液动执行器(带手动)

液动执行器(带手动)

品牌:江苏布鲁克
标准:国标
压力环境:常压
加工定制:
产品用途:石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系电话:13917586261

产品详细

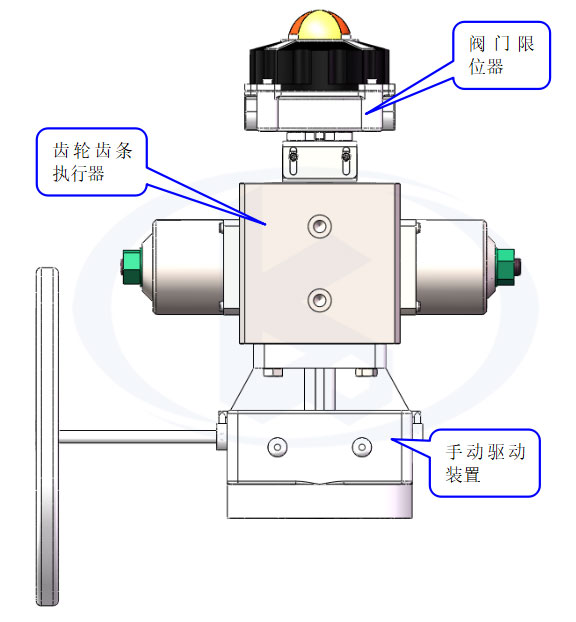

       FDQ系列液动执行器为90度角行程类型,双作用油缸齿条推动齿轮摆动。FDQ系列液动执行器由手动驱动装置,液动执行器,阀门限位器组成。
FDQ系列液动执行器
图1 FDQ系列液动执行器
【产品展示】

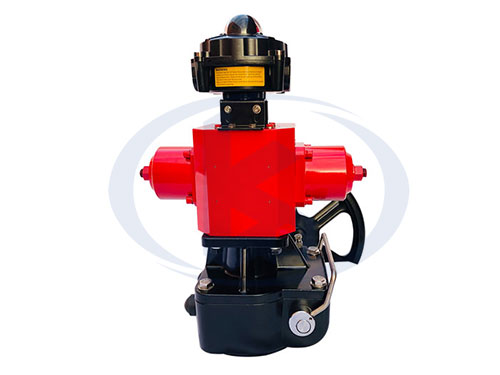

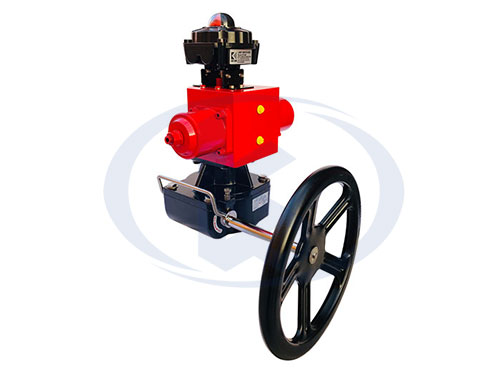

液动执行器(带手动)液动执行器(带手动)

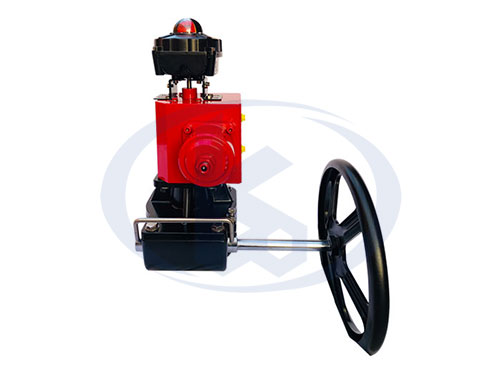

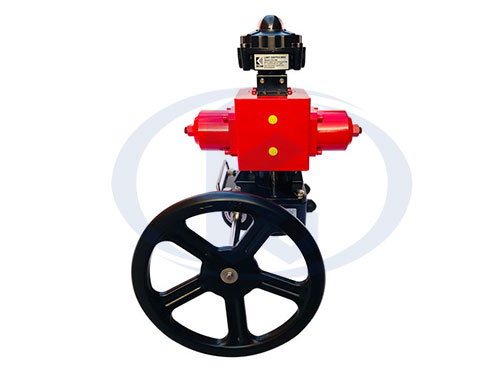

液动执行器(带手动)液动执行器(带手动)
【技术参数】
表1 FDQ液动执行器参数表
型号 FDQ63-1000NM
1 产品类型 液动执行器
2 上限扭矩 1250 N.M(@13.5MPa)
3 行程角度 0~90°
4 活塞直径 63mm
5 活塞行程 47.1 mm
6 工作腔容积 147ml
7 输出信号类型 阀门全开全关指示,无源干接点,3A,2路SPDT微动开关;4-20mA信号反馈
8 电气接口 2个3/4”NPTF
9 限位开关防爆等级 Ex(ia)ⅡCT4
10 限位防护等级 IP67
11 手动装置 带机械手动装置

【安装使用】

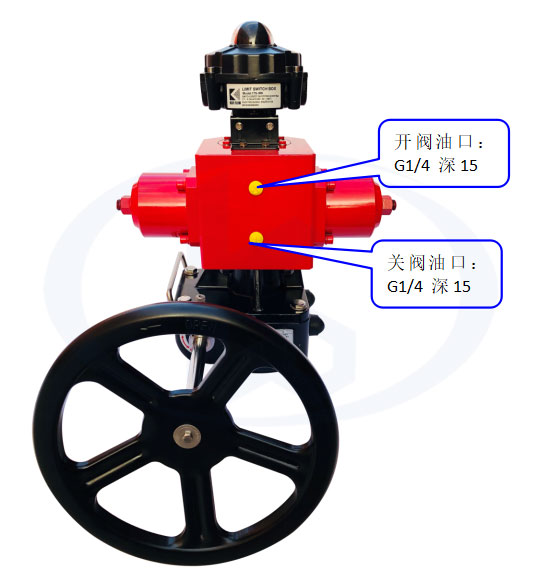

液动执行器液压接口图
图2 液动执行器液压接口图


       开阀时,压力油通过上侧的油口,进入齿轮齿条执行器的左侧,推动齿条活塞向右侧移动,带动齿轮做逆时针旋转(从顶部看),阀门打开;

       关阀时,压力油通过下侧的油口,进入齿轮齿条执行器的右侧,推动齿条活塞向左移动,带动齿轮座顺时针旋转(从顶部看),阀门关闭。

【手动装置】

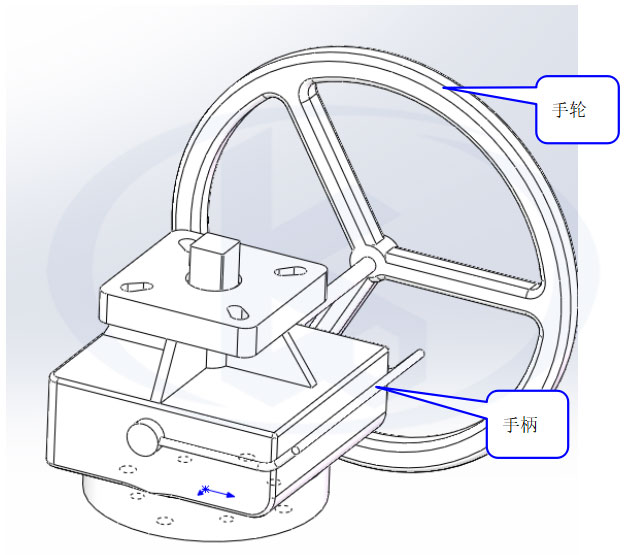

液动执行器手动装置图

图3 液动执行器手动装置图

       本执行器附带手动装置,使用时,向上拉起手柄,转动手轮,即可实现开阀和关阀。


【阀门限位器】
       阀门限位器反馈杆和执行器齿轮实现同轴连接,反馈杆上带有齿轮,齿轮带动电位器(可变电阻),然后模块根据电阻阻值变化来转成可变电流输出(模块采用二线制4-20mA),默认带2组SPDT单刀双掷机械式微动开关,默认位置90度方向,可调,为开关型信号反馈。
       调节说明如下:

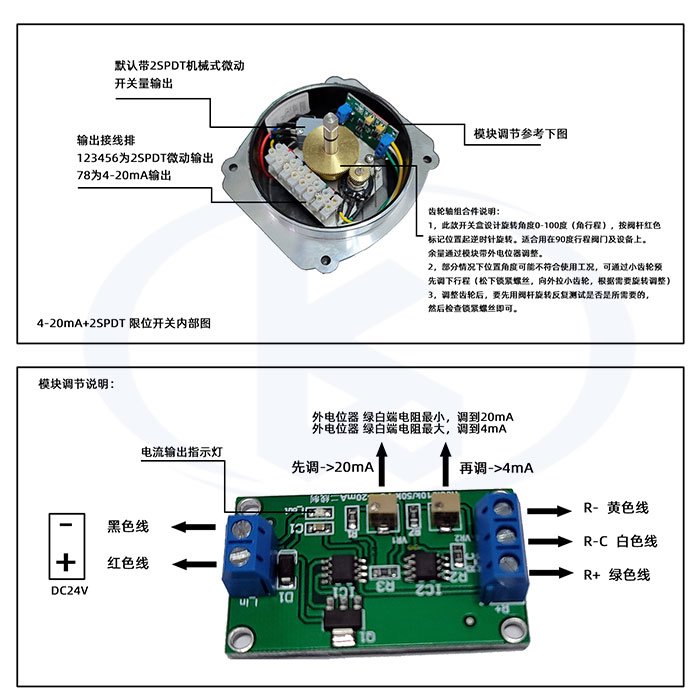

液动执行器(带手动)调节说明

【常见故障及排除】

序号 故障现象 可能故障原因 排除方法
1 执行器不能动作 检查开阀油口和关阀油口是否连接错误 按照说明书正确的方法进行连接
2 反馈信号不正确 阀门限位器内部信号调节异常 按照限位器的信号调节说明,重新设定阀门的开位和关位
